원래 장소: | 중국 |
브랜드 이름: | ZH |
인증: | CE/SGS |
모델 번호: | ZH475 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | USD 45000-60000/set |
포장 세부 사항: | 방수 필름 덮개에 의해 포장하는 |
배달 시간: | 60 작업 일 |
공급 능력: | 10 세트/달 |
먹이는 폭: | 475mm | 두께 :: | 가드레일 성형 기계 |
---|---|---|---|
두께: | 3.5MM | 주력: | 18.5kw+18.5kw |
생산 능력: | 8m/min | 보증: | 이년 |
Aftersale 서비스: | 유효한 엔지니어 | 이전: | 기어 박스 |
절단 장치: | 유압 절단 | 역: | 18의 역 |
하이 라이트: | 장비 형성 냉각 압연하십시오,기계를 형성하는 단면도 목록 |
3 - 4mm 간격을 가진 기계 PLC 통제를 형성하는 강철 고속도로 난간 목록
주요 콤포넌트:
Decoiler -------------------------------------------------- 1개 단위
먹이는 가이드 ------------------------------------------ 1개 단위
기계를 형성하는 주요 목록 --------------------------- 1개 단위
유압 절단 장치 ------------------------------ 1개 단위
유압 역 --------------------------------------- 1개 단위
PLC 컴퓨터 통제 -------------------------------- 1개 단위
산출 테이블 ---------------------------------------------- 1개 단위
명세
주요 부분의 길이 | About10500*1650*1500mm |
주요 부분의 무게 | 대략 9.5 톤 |
전압 | 380V/50HZ3Phase (고객의 요구로) |
롤러 설치 | 용접되는 중간 판 |
구조 | 용접되는 400H 강철 |
중간 판 간격 | 30mm |
형태를 모십시오 | Drice//Gear 드라이브를 사슬로 매십시오 |
롤러의 물자 | GCR15, 냉각된 대우된 HRC58-62℃ |
갱구의 물자 | 45# 강철 |
갱구의 직경 | Φ90mm (defferent 디자인에 달려 있으십시오) |
롤러의 수: | 16의 롤러 |
주력 | 37kw |
Cutting&Hydraulic | 두 배 가이드 기둥 |
유압 모터 힘 | 15kw |
수압 | 10-12MPa |
드라이브 삭감 | 모터를 감속해서 + 사슬 구동은 고주파에 의하여 모두를 설치합니다 |
통제 시스템 | PLC 체계: Mitstubishi, Panasonic, Detal, 시멘스, 신아이더 |
먹이는 물자 폭 | 당신의 그림으로 또는 우리의 디자이너에게서 나아지십시오 |
먹이는 간격 | 3~4mm |
효과적인 폭 | 당신의 그림으로 또는 우리의 디자이너에게서 나아지십시오 |
생산력 | 15/min |
기계를 형성하는 우리의 난간 목록의 특징 그리고 이점
1개의 De 코일어
1) bipyramid와 긴장 힘을 가진 유엔 코일어,
2 적재 8T. 코일의 안 직경: φ 508mm,
3) 코일의 최대 직경: φ 2000mm,
4) 긴장 힘의 힘: 2.2kw,
2의 Flatting 기계
1) 더 편평한 벽 판 유형 7 롤러는, 2개의 롤러 죔쇠, 수평하게 하기를 위한 5개의 롤러 배달합니다.
2) 힘: 7.5kw,
3의 펀칭기
1) 유형 Yl32-315 4 기둥 수압 puching 기계 사용하기,
2) 수압 힘: 22kw.
3) 잎 형 & 플런저 칩의 물자는 합금 강철 Cr12MOV입니다.
4의 빠른 먹이기
1개의 이니셔티브는 배달합니다.
2개는 힘 처분 2.2KW입니다.
3개는 reductor ZQ250입니다.
5의 Opto 전기 절단 장치
6, 기계 형성:
1) 선반 형성: 12sets
2) 무쇠 torri 유형
3) 기계의 폭: 550mm
4) torri의 물자는 부드럽게 하는 HT200 입니다
5) 두 배 축선 전송 기어 박스 1set는, 축선 전송 기어 박스 10set의 밑에, 비스듬한 장치 계수 M=9의 기어 박스의 물자 HT200만입니다.
6) 주요 기계의 힘: 55kw의 변형기 속력 조절기. ZQ650의 reductor, 속도 비율: 전송 기어 박스 사이에서 48.57는, 1 인치 두 배 사슬 구동을 이용합니다; 롤러 사이 회전하는 구동축, 회전하는 구동축 모형 140-275도 연결합니다; 용도 1.5는 속도 흡진기를 가진 두 배 사슬 구동을 조금씩 움직입니다;
7의 수집 테이블
8의 통제 시스템
생산 라인은 PLC 관제사, opto 전기 장치 제어 절단을 이용합니다. 그러나 수동과 자동 통제 각 부분 조화를 위한 전체적인 생산 라인.
9, 형 형성:
물자는 GCr15입니다. 전체적인 냉각 경도는 HRC55 º ~60입니다
워크 플로우
Decoiler 먹이는 것은 기계 유압 절단 산출 테이블을 형성하는 수평하게 하 정면 hydraylic 구멍을 뚫 목록 가이드 곧게 폅니다

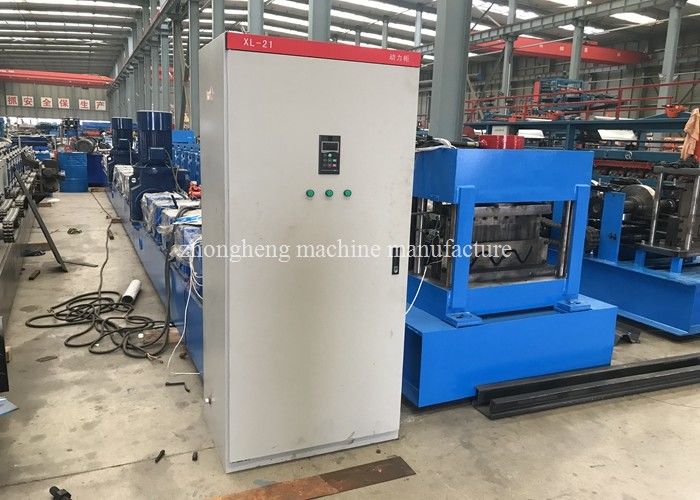

참고를 위한 기계 그림
